Beton ürünler endüstrisinde, üretim süreçleri genellikle görünüşte bağımsız iki aşamaya ayrılır: karışım tasarımı ve kalıp malzemesi seçimi. İlki laboratuvarlardaki malzeme mühendisleri tarafından yürütülürken ikincisi, ekipman parametrelerine dayalı olarak üretim departmanları tarafından tedarik edilir. Ancak ürün maliyetini ve kalitesini belirlemenin gerçek anahtarı, bu iki alan arasındaki teknik boşluğun kapatılmasında yatmaktadır.

Beton karışımı tasarımı sabit bir değer değildir; kalıp aşınmasının, hizmet ömrünün ve yüzey kalitesinin doğrudan belirleyicisidir. Karışım tasarımında agrega özelliklerinin, su-çimento oranının ve sıkıştırma yöntemlerinin göz ardı edilmesi, kalıp malzemesi seçiminin "yetersiz sertlik" veya "yetersiz tokluk" tuzaklarına düşmesine yol açabilir ve sonuçta sık kalıp değişiklikleri veya parti kusurları ile sonuçlanabilir.

Aşağıda karışım tasarımındaki üç temel faktörün kalıp malzemesi seçimi üzerindeki spesifik etkileri verilmiştir:

1. Agrega Sertliği ve Derecelendirmesi: Kalıp Çeliğinin "Aşınma Savunmasının" Belirlenmesi

Betonun içindeki agregalar (kum, taş) kalıp aşınmasına neden olan doğrudan "kesici takımlardır".

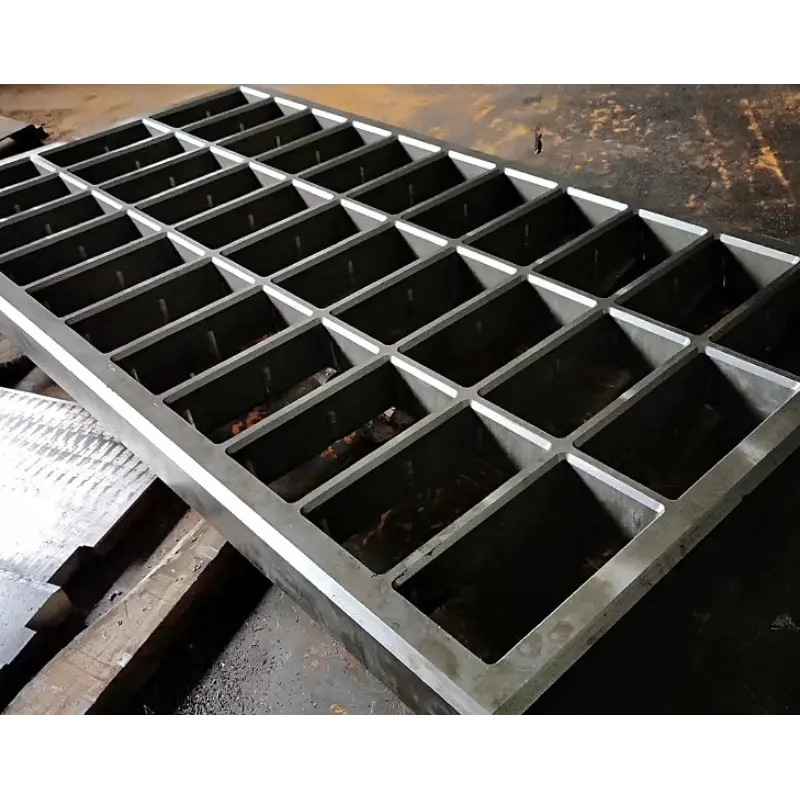

Yüksek silikalı/sert agregalar: Karışım tasarımında yüksek silikalı kırma taş veya işlenmiş kum (keskin kenarlı) kullanılıyorsa,kalıba dökmekboşluk yüzeyi şiddetli aşındırıcı aşınmaya dayanacaktır. Bu durumda, derin karbonlama ve su verme işlemlerine sahip yüksek karbonlu alaşımlı çelik esastır ve aşınmaya karşı direnç sağlamak üzere yüzey sertliğinin HRC 58-62'ye ulaşmasını sağlar.

Zayıf agrega gradasyonu: İnce agregalar aşırı olduğunda veya gradasyon zayıf olduğunda, beton karışımının iç sürtünmesi önemli ölçüde artar, bu da kalıptan çıkarma direncinin artmasına neden olur. Kalıp yeterli tokluk olmadan yalnızca yüksek sertliğe sahipse (çekirdek sertliği HRC 35-40'ın altında), tekrarlanan çekme döngüleri sırasındaki gerilim konsantrasyonundan dolayı çatlamaya karşı oldukça duyarlı hale gelir.

2. Su-Çimento Oranı ve Sıkıştırma Yöntem: Kalıplar için "Kalıp Çıkarma Kaygısı"

Su-çimento oranı sadece mukavemeti değil aynı zamanda betonun kalıp yüzeyine yapışmasını da etkiler.

Düşük su-çimento oranı (kuru-sert beton): Genellikle yüksek hassasiyetli bloklar için kullanılan bu karışım, düşük nem ve yüksek viskoziteye sahiptir. Son derece yüksek yüzey düzgünlüğü (Ra ≤ 1,6) ve kalıp boşluğunda uygun taslak açıları gerektirir. Kalıp yüzeyi pürüzlüyse, kuru-sert karışım güçlü bir şekilde yapışacak ve kalıptan çıkarma sırasında ürünün çatlamasına veya kalıbın çalışma yüzeyinde anormal aşınmaya neden olacaktır.

Yüksek frekanslı titreşimle sıkıştırma: Karışım tasarımı yoğunlaştırma için yoğun titreşime dayanıyorsa kalıbın tamamının yüksek frekanslı darbeye dayanması gerekir. Bu gibi durumlarda, malzeme seçiminde kırılgan takım çeliklerinden kaçınılmalı ve bunun yerine 42CrMo gibi krom-molibden alaşımlı çelikler benimsenmeli ve kalıp alt tabakasının kırılmasını önlemek için bunların mükemmel yorulma direncinden yararlanılmalıdır.

3. Çimento Türü ve Katkılar: Kalıplara "Kimyasal Saldırı"

Bu kolayca gözden kaçan görünmez bir faktördür.

Alkali agrega reaksiyonu ve korozyon: Daha yüksek alkaliliğe sahip çimentolar kullanıldığında veya katkılar yüksek sülfit içeriği içerdiğinde, nemli ve sıcak kürleme ortamlarında aşındırıcı maddeler kolaylıkla gelişebilir. Kalıbın yüzey aşınma tabakasında mikro çatlaklar varsa, korozyon yüzeyden içeriye doğru yayılarak alt tabaka arızasını hızlandırır. Bu gibi durumlarda kalıp yüzeyi, korozyon önleyici güçlendirme işlemlerine veya daha iyi korozyon direncine sahip özel çelik kalitelerinin seçimini gerektirir.

Sektör İçgörüsü: "Reaktif Kalıp Değişimi"nden "Proaktif Adaptasyon"a

Kalıp üreticisi olarakFujian Unik Kalıp Teknolojisi Co, Ltd. küresel müşterilerine verdiği hizmet sırasında erken kalıp arızalarının (anormal aşınma ve çatlama gibi) %80'inin çelik kalitesi sorunlarından değil, kalıp malzemesi seçimi ile müşterinin gerçek karışım tasarımı arasındaki uyumsuzluklardan kaynaklandığını gözlemlemiştir.

Bu nedenle profesyonel kalıp tedarikçilerinin sadece standart ürünler sunmaması gerekir. Seçim aşamasında üreticiler proaktif olarak müşterilerden üç kritik bilgiyi almalıdır:

Agrega tipi ve maksimum parçacık boyutu – aşınmanın ciddiyetini değerlendirmek için.

Basınç ve titreşim frekansının oluşturulması – gerekli çelik tokluğunu belirlemek için.

Beklenen günlük çıktı ve toplam hizmet ömrü gereksinimleri – maliyet ve hassasiyet ihtiyaçlarına göre çift sertlik işleminin (sert çekirdekli sert dış yüzey) veya kompozit kaplama işlemlerinin benimsenmesi gerekip gerekmediğini önermek.

Sonuç: Beton karışımı tasarımı "talep tarafını" temsil ederken, kalıp malzemesi seçimi "yanıt tarafını" temsil eder. Yalnızca karışım tasarımının doğasında bulunan fiziksel ve kimyasal gerilimleri belirli malzeme performans göstergelerine (sertlik gradyanı, bükülme mukavemeti, korozyon direnci) dönüştürerek ürün hassasiyetinde gerçek anlamda uzun vadeli istikrar elde edebilir ve toplam maliyeti optimize edebiliriz. Tedarikçiler ve müşteriler arasındaki ilişki, basit işlemleri aşmalı ve malzeme bilimine dayanan derin teknik işbirliğine dönüşmelidir.
